WK-com COMPACT*

Steckerfertige energieeffiziente RLT-Geräte-Serie zur Innen- und Außenaufstellung

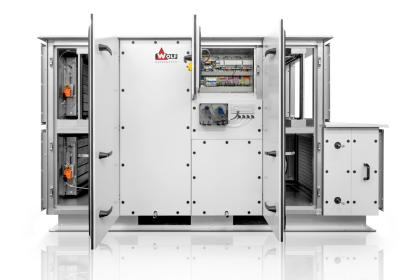

WK-com Flachbaugerät

Für Ihre Anforderungenoptimiert!

Die WOLF-Kompakt-Geräte WK-com COMPACT sind für die komfortable und effiziente Be- und Entlüftung anspruchsvoller Aufgabenstellungen bestens geeignet. Die kompakten Ausführungen der energetisch optimierten Module sind vielseitig einsetzbar und verfügen über einen hohen Leistungsbereich. Die Wartung erfolgt komfortabel über großflächige Bedienungstüren mit Scharnieren und Hebelverschlüssen. Die komplette Innenverkabelung aller Komponenten auf die individuell konfigurierbare Regeleinheit WOLF C-MAX  bzw. auf die Klemmeinheit (bei Verwendung einer bauseitigen Regelung) ermöglicht einen vielseitigen und maßgeschneiderten Einsatz.

Ihre Vorteile

  • Einfache und komfortabele Wartung über großflächige Bedienungstüren mit Scharnieren und Hebelverschlüssen (optional abschließbar)
  • Kompakte Bauweise unter Berücksichtigung aller Normen und Vorschriften
  • Großer Leistungsbereich bis 12.000 m3/h
  • Ausführung gemäß VDI 6022
  • Einhaltung der Ökodesign-Verordnung (EU) 1253 / 2014
  • Effiziente, hochwertige und leistungsgeprüfte Einbauteile
  • Schalltechnisch optimierte Gehäuseausführung für flüsterleisen Betrieb
  • Einfache Montage durch stabile selbsttragende Gehäusekonstruktion
  • Ein Grundrahmen ist für Transport oder Aufstellung nicht erforderlich

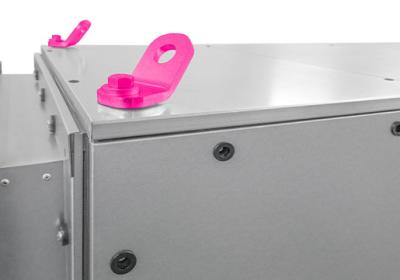

  • Einfacher Transport / Einbringung über montierte Kranösen von oben möglich

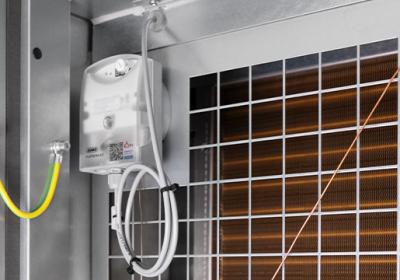

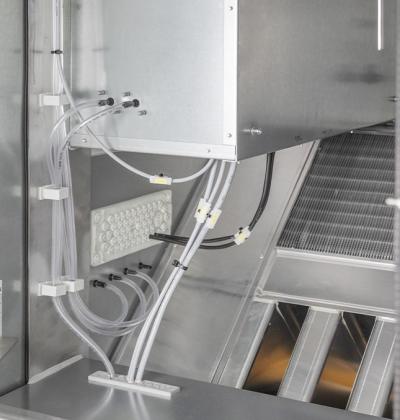

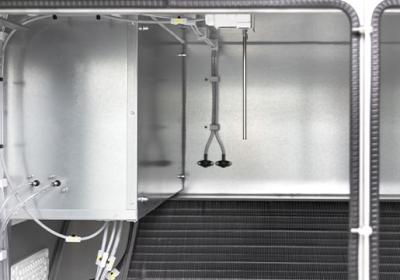

  • Komplette interne Verkabelung auf eingebaute Regelungseinheit oder Klemmleiste
  • Integrierter Schaltschrank mit DDC-Regler WOLF C-max
  • Schaltschrank-Einbaugehäuße TÜV geprüft und zertifiziert
  • Große Auswahl an Bediengeräten und Raumbedieneinheiten
  • Kommunikation über Modbus und BACnet möglich
  • Individuell erweiterbar mit bedarfsoptimierten Bauteilen wie Schalldämpfern, Heizregistern (PWW/Elektro), Kühlregistern (PKW/Direktverdampfer), Filtern, u.v.m.
  • Gehäuseausführung in Stahlblech verzinkt, Edelstahl V2A, Aluminium (AlMg3), beschichtet (RAL nach Kundenwunsch)
  • Variabel im Einsatz
  • Berechnung mit geprüftem und zertifiziertem Auslegungsprogramm
  • Geräteausführung für innen oder in wetterbeständiger Ausführung für Außenaufstellung
  • Standard-Filtergrößen (1/1- und 1/2-Filter)
  • MSR-Einbausituation TÜV gepüft

Garantie für Qualität

Garantie für Qualität Logo ErP
Garantie für Qualität Logo RLT
Garantie für Qualität Logo TÜV
Garantie für Qualität Logo A plus
Garantie für Qualität Logo A plus
Garantie für Qualität Logo IP
Garantie für Qualität Logo CE
Eurovent Certified Performance WK-com
Garantie für Qualität Logo ErP
Garantie für Qualität Logo CE
Garantie für Qualität Logo IP
Garantie für Qualität Logo TÜV
Garantie für Qualität Logo RLT
Eurovent Certified Performance WK-com
Garantie für Qualität Logo A plus
Garantie für Qualität Logo A plus

Abmessungen

Abmessungen Gerät 1-teilig (Geräteausführung auch gespiegelt möglich)

 Typ   WK-com X 10-10 WK-com X 10-15
Höhe A mm 1589 1589
 Breite B mm 725 1031
Länge C mm 2530 2530
Dämmstutzen D mm 80 80
Transporteinheiten Stück 1 1
 Ausführung wetterfest möglich   ja ja
 Volumenstrom bei V3 (2,0 m/s) m3/h 2700 4100
Volumenstrom bei V2 (1,8 m/s) m3/h 2400 3700
Volumenstrom bei V1 (1,6 m/s) m3/h 2100 3300
WRG Rückwärmezahl % > 90 > 90
WRG-Klasse   H1 H1
Filter nach ISO 16890   ePM 1 - ePM 10 ePM 1 - ePM 10
Ventilator-Motoreinheit    EC EC
Energieeffizienzklasse   IE4  /  IE5 IE4  /  IE5
Versorgungsspannung V 1x230  /  3x400 1x230  /  3x400
Frequenz Hz 50 / 60 50 / 60
optional: Gerätegrundrahmen   60 – 500 mm 60 – 500 mm

WK-com COMPACT außen

Gehäusewerte nach DIN EN 1886 durch die TÜV Süd Industrie Service GmbH
an Modelbox gemessen

Wärmeverlust über Gehäusewände: Klasse T2
Wärmebrücken des Gehäuses: Klasse TB2
Durchbiegung des Gehäuses: Klasse D1
Luftdichtheit des Gehäuses: Klasse L1
Filter-Bypass-Leckage: Klasse F9

Schallübertragung

Zur Vermeidung von Schallübertragung (Körper- und Akustikschall) werden ausschießlich Dämmstutzen aus Stahl verzinkt, Aluminium (AlMg3) oder Edelstahl verbaut. Diese können vollständig isoliert und gedämmt werden und stellen somit keine Schwachstelle dar.

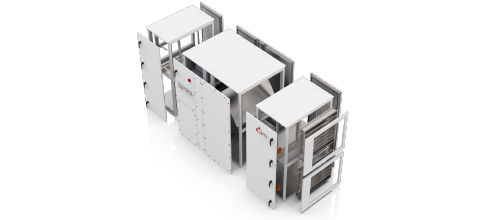

Modulbauweise

Modulbauweise

Durch die modulare und eigenstabile Rahmenbauweise sind alle Anordnungen und Kombinationen möglich. Die WOLF Modulbauweise eröffnet eine Vielzahl von Varianten und Lösungen. Sie wählen die Bedienseite. Die Wartung erfolgt komfortabel über großflächige Bedienungstüren mit Scharnieren und Hebelverschlüssen.
Gerätegrundrahmen (optional)

Gerätegrundrahmen (optional)

In Ausführung (Öffnungen bei Staplertransport, Durchführungen, …) und Höhe (60 – 500 mm) individuell wählbar.

Materialvielfalt

Sie bestimmen das Material: Stahl verzinkt, Edelstahl, Aluminium (AlMg3) oder Beschichtung nach Kundenwunsch. Auch Kombinationen wie beispielsweise Innenverkleidung aus Edelstahl oder Außenhülle verzinkt sind problemlos umsetzbar.
Hygiene

Hygiene

WK-com COMPACT RLT-Geräte bieten glatte Innenflächen, somit finden Mikroorganismen keinerlei Nährboden. Das Gehäuse ist mit geprüften, mikrobiell inerten Dichtungsmitteln hygienisch abgedichtet. Kondensatabläufe mit Gefälle nach außen geführt.

Die kompakte Lösung

WK-com COMPACT RLT-Geräte sind die ideale Lösung, wenn es darum geht, Räume mit kompakten Gerätegrößen optimal zu klimatisieren. In der Geräteserie steckt höchste Energieeffizienz: Stromsparende EC-Ventilatoren, effiziente Wärmerückgewinnungssysteme sowie geprüfte Filtertechnik. Das optimale System für Ihre RLT-Anforderung. Durch unser Baukastensystem sind Ihnen in Sachen Anpassbarkeit keine Grenzen gesetzt. Sie klimatisieren Ihr Projekt bedarfsgerecht, hygienisch nach VDI 6022 und effizient nach ErP 2018.

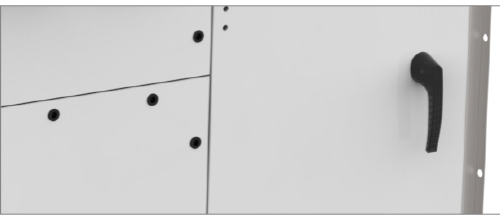

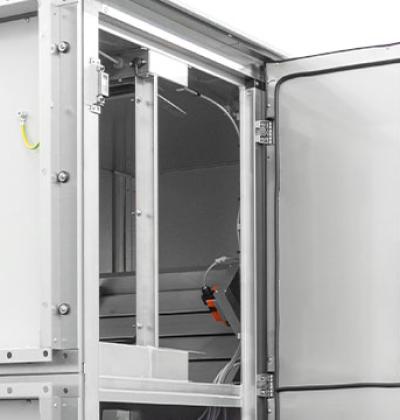

Revisionstüren

Revisionstüren

Einfache Bedienung und Wartung über großflächige Bedienungstüren mit Hebelverschlüssen (optional abschließbar).

Scharniere
Patentierte Scharniere mit dreidimensionaler Einstellmöglichkeit sind in die Türpaneele verdeckt integriert und von außen und innen nicht sichtbar. Die isolierte Bauweise der Scharniere ist ein weiterer Garant für thermische Dichtheit.

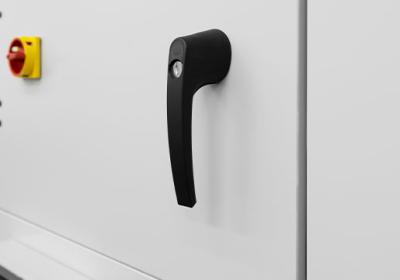

Hebelverschluss
Der unsichtbar im Türpaneel integrierte Hebelverschluss (optional abschließbar) berührt die Innenwand nicht und sorgt für hygienisch glatte Innenflächen. Durch den isolierten Mechanismus entstehen thermisch nahezu keine Verluste.
  • Schallübertragung

    Zur Vermeidung von Schallübertragung (Körper- und Akustikschall) werden ausschießlich Dämmstutzen aus Stahl verzinkt, Aluminium (AlMg3) oder Edelstahl verbaut. Diese können vollständig isoliert und gedämmt werden und stellen somit keine Schwachstelle dar.
  • Modulbauweise

    Modulbauweise

    Durch die modulare und eigenstabile Rahmenbauweise sind alle Anordnungen und Kombinationen möglich. Die WOLF Modulbauweise eröffnet eine Vielzahl von Varianten und Lösungen. Sie wählen die Bedienseite. Die Wartung erfolgt komfortabel über großflächige Bedienungstüren mit Scharnieren und Hebelverschlüssen.
  • Gerätegrundrahmen (optional)

    Gerätegrundrahmen (optional)

    In Ausführung (Öffnungen bei Staplertransport, Durchführungen, …) und Höhe (60 – 500 mm) individuell wählbar.
  • Materialvielfalt

    Sie bestimmen das Material: Stahl verzinkt, Edelstahl, Aluminium (AlMg3) oder Beschichtung nach Kundenwunsch. Auch Kombinationen wie beispielsweise Innenverkleidung aus Edelstahl oder Außenhülle verzinkt sind problemlos umsetzbar.
  • Hygiene

    Hygiene

    WK-com COMPACT RLT-Geräte bieten glatte Innenflächen, somit finden Mikroorganismen keinerlei Nährboden. Das Gehäuse ist mit geprüften, mikrobiell inerten Dichtungsmitteln hygienisch abgedichtet. Kondensatabläufe mit Gefälle nach außen geführt.
  • Die kompakte Lösung

    WK-com COMPACT RLT-Geräte sind die ideale Lösung, wenn es darum geht, Räume mit kompakten Gerätegrößen optimal zu klimatisieren. In der Geräteserie steckt höchste Energieeffizienz: Stromsparende EC-Ventilatoren, effiziente Wärmerückgewinnungssysteme sowie geprüfte Filtertechnik. Das optimale System für Ihre RLT-Anforderung. Durch unser Baukastensystem sind Ihnen in Sachen Anpassbarkeit keine Grenzen gesetzt. Sie klimatisieren Ihr Projekt bedarfsgerecht, hygienisch nach VDI 6022 und effizient nach ErP 2018.
  • Revisionstüren

    Revisionstüren

    Einfache Bedienung und Wartung über großflächige Bedienungstüren mit Hebelverschlüssen (optional abschließbar).

    Scharniere
    Patentierte Scharniere mit dreidimensionaler Einstellmöglichkeit sind in die Türpaneele verdeckt integriert und von außen und innen nicht sichtbar. Die isolierte Bauweise der Scharniere ist ein weiterer Garant für thermische Dichtheit.

    Hebelverschluss
    Der unsichtbar im Türpaneel integrierte Hebelverschluss (optional abschließbar) berührt die Innenwand nicht und sorgt für hygienisch glatte Innenflächen. Durch den isolierten Mechanismus entstehen thermisch nahezu keine Verluste.

    WK-com COMPACT innen

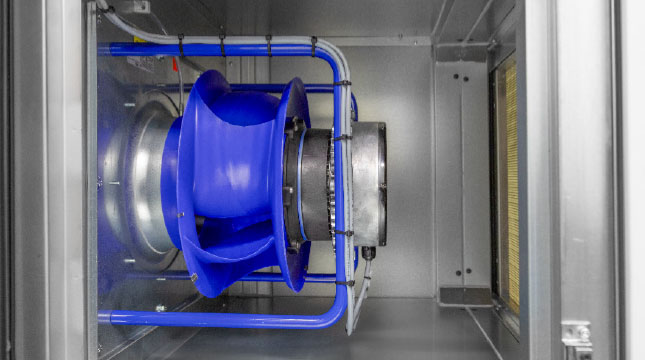

    Ventilatoren

    Ventilatoren

    Im WK-com COMPACT Gerät kommen energiesparende EC-Ventilatoren zum Einsatz. Neben dem hohen Wirkungsgrad IE5 sind sie durch das optimierte Schaufelprofil extrem leise und vibrationsarm im Betrieb. Die integrierte Elektonik macht Frequenz­umrichter unnötig und sorgt für eine bedarfsgerechte und stufenlose Leistungsregelung.
    3D-Kondensatwanne

    3D-Kondensatwanne

    Bei hohen Wirkungsgraden der Wärmerückgewinnung, bei Kühlung und Entfeuchtung entsteht Kondenswasser. Dieses muss schnell und zuverlässig abgeführt werden. Die WOLF 3D-Kondensatwanne aus Aluminium (AlMg3) oder Edelstahl mit nach außen geführtem Kondensatausschluss hat ein dreidimensionales Gefälle, wodurch Wasserrückstände und die damit verbundenen Hygienegefahren durch Keimwachstum sicher vermieden werden.
    Regelung

    Regelung

    Die Kombination der WK-com COMPACT Geräte mit der Regelung WOLF C-MAX ergibt eine intelligente Systemlösung, bei der alle Komponenten optimal zusammenarbeiten. Steckerfertig am Gerät eingebaut für eine einfache und schnelle Inbetriebnahme am Aufstellungsort. Optional ohne Regelung mit interner Verdrahtung auf eingebauten Klemmleisten.
    Wärmerückgewinnung

    Wärmerückgewinnung

    Hochwertige Gegenstrom-Plattenwärmeaustauscher mit Rückwärmezahlen bis 90 % gewinnen wertvolle Energie aus der Abluft zurück. Die verschleißarmen Systeme bestechen durch hohe Betriebssicherheit und beste Wirtschaftlichkeit in Anschaffung und Betrieb. Hygienisch sicher findet keine Vermischung der Luftströme statt. Der serienmäßig integrierte Bypass mit Regelklappe und Stellmotor ermöglicht eine optimale Leistungsregelung. Die Umgebung der WRG kann zusätzlich zur freien Kühlung (Einbringung kühler Außenluft zur Raumkühlung ohne Verwendung elektrisch erzeugter Kälteenergie) genutzt werden.

    Optional:
    Tauscherflächen mit Epoxydbeschichtung, PET oder mit Spezialmembrane zur hygienischen Feuchteübertragung.
    • Ventilatoren

      Ventilatoren

      Im WK-com COMPACT Gerät kommen energiesparende EC-Ventilatoren zum Einsatz. Neben dem hohen Wirkungsgrad IE5 sind sie durch das optimierte Schaufelprofil extrem leise und vibrationsarm im Betrieb. Die integrierte Elektonik macht Frequenz­umrichter unnötig und sorgt für eine bedarfsgerechte und stufenlose Leistungsregelung.
    • 3D-Kondensatwanne

      3D-Kondensatwanne

      Bei hohen Wirkungsgraden der Wärmerückgewinnung, bei Kühlung und Entfeuchtung entsteht Kondenswasser. Dieses muss schnell und zuverlässig abgeführt werden. Die WOLF 3D-Kondensatwanne aus Aluminium (AlMg3) oder Edelstahl mit nach außen geführtem Kondensatausschluss hat ein dreidimensionales Gefälle, wodurch Wasserrückstände und die damit verbundenen Hygienegefahren durch Keimwachstum sicher vermieden werden.
    • Regelung

      Regelung

      Die Kombination der WK-com COMPACT Geräte mit der Regelung WOLF C-MAX ergibt eine intelligente Systemlösung, bei der alle Komponenten optimal zusammenarbeiten. Steckerfertig am Gerät eingebaut für eine einfache und schnelle Inbetriebnahme am Aufstellungsort. Optional ohne Regelung mit interner Verdrahtung auf eingebauten Klemmleisten.
    • Wärmerückgewinnung

      Wärmerückgewinnung

      Hochwertige Gegenstrom-Plattenwärmeaustauscher mit Rückwärmezahlen bis 90 % gewinnen wertvolle Energie aus der Abluft zurück. Die verschleißarmen Systeme bestechen durch hohe Betriebssicherheit und beste Wirtschaftlichkeit in Anschaffung und Betrieb. Hygienisch sicher findet keine Vermischung der Luftströme statt. Der serienmäßig integrierte Bypass mit Regelklappe und Stellmotor ermöglicht eine optimale Leistungsregelung. Die Umgebung der WRG kann zusätzlich zur freien Kühlung (Einbringung kühler Außenluft zur Raumkühlung ohne Verwendung elektrisch erzeugter Kälteenergie) genutzt werden.

      Optional:
      Tauscherflächen mit Epoxydbeschichtung, PET oder mit Spezialmembrane zur hygienischen Feuchteübertragung.

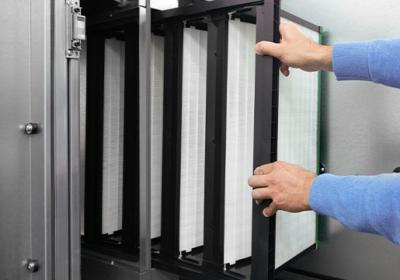

      Filter

      Filterausführung in Standard-Filtergrößen (1/1- und 1/2-Filter) frei wählbar.

      WK-com PRO Filter

      1. Paneelfilter   2. Kompaktfilter   3. Taschenfilter kurz.  4. Taschenfilter lang   5. Fettfangfilter   6. Schwebstofffilter   7. Aktivkohlefilter   8. UV-C

      WK-com COMPACTOptionen

      Zur Innenaufstellung

      Die Verkleidungsplatten sind in Stahl verzinkt, Aluminium (AlMg3), Edelstahl 1.4301 oder mit Beschichtung in RAL nach Kundenwunsch erhältlich.

      Zur Außenaufstellung

      Außenaufstellung mit zusätzlichem Regendach, welches mit einer umlaufenden Tropfkante ausgeführt ist. Optional können beim Außenluftansaug und Fortluftaustritt Regenschutzhauben oder Wetterschutzhauben mit zusätzlichem Schutzgitter vorgesehen werden. Die Außenluftwanne ist in Aluminium (AlMg3) oder Edelstahl 1.4301 erhältlich.

      Ventilatoreinheit

      Für jede Baugröße können verschiedene individuell berechnete und optimierte EC-Ventilatoren eingesetzt werden. Die Ventilator-Motoreinheiten sind über die integrierte Elektronik stufenlos leistungsregelbar. Die Auslegung berücksichtigt alle externen und internen Widerstände und stellt sicher, dass immer der optimale Ventilator gewählt wird.

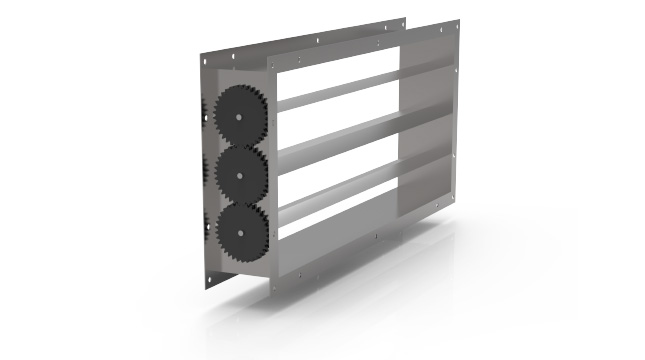

      Jalousieklappen

      Dichtschließende Jalousieklappen (Dichtheitsklasse 2 / 4 nach DIN EN 1751) aus Aluminium (AlMg3) mit außenliegenden Zahnrädern und Achse für Stellmotoranschluss.

      Geräteanschluss

      Für den Geräteanschluss werden ausschließlich massive Dämmstutzen aus verzinktem Stahlblech (optional Aluminium (AlMg3) oder Edelstahl) mit integriertem Dämmelement zur Körperschall-entkoppelung eingesetzt. Eine Übertragung von Akustik- und Körperschall wird weitestgehend verhindert.

      WK-com COMPACTOptionale Module

      WK-com Flachbaugerät PWW-Erhiterzmodul

      PWW-Erhitzermodul

      Hochwertiges Gehäusemodul ausgestattet mit ausziehbarem, individuell auf die Leistung berechnetem Warmwasser-Wärmetauscher aus Kupferrohren mit aufgepressten Aluminiumlamellen.

      Optional:

      • Registerrahmen aus Edelstahl
      • Lamellen beschichtet
      WK-com Flachbaugerät PWW-Erhiterzmodul

      Elektro-Erhitzermodul

      Hochwertiges Gehäusemodul mit ausziehbarem, individuell auf die erforderliche Leistung stufenlos regelbarem Elektrowärmetauscher mit integrierter Sicherheitseinrichtung. Anschluss, Leistungs- und Sicherheitseinrichtung in kompakter Bauweise außen am Modul angebaut.

      WK-com Flachbaugerät PWW-Erhiterzmodul

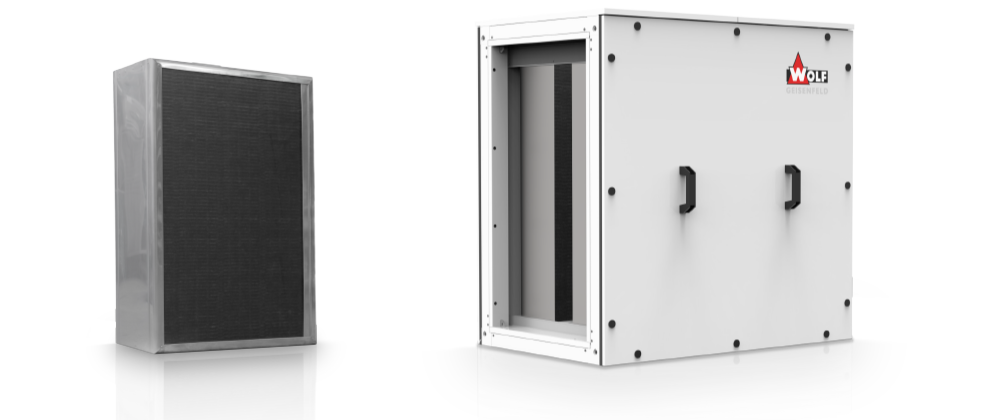

      Schalldämpfermodul

      Hochwertiges Gehäusemodul mit eingebauten Schalldämpferkulissen mit Glasseidenabdeckung gemäß VDI 6022. Die Berechnung erfolgt individuell entsprechend der gewünschten Einfügungsdämpfung.

      WK-com Flachbaugerät PWW-Erhiterzmodul

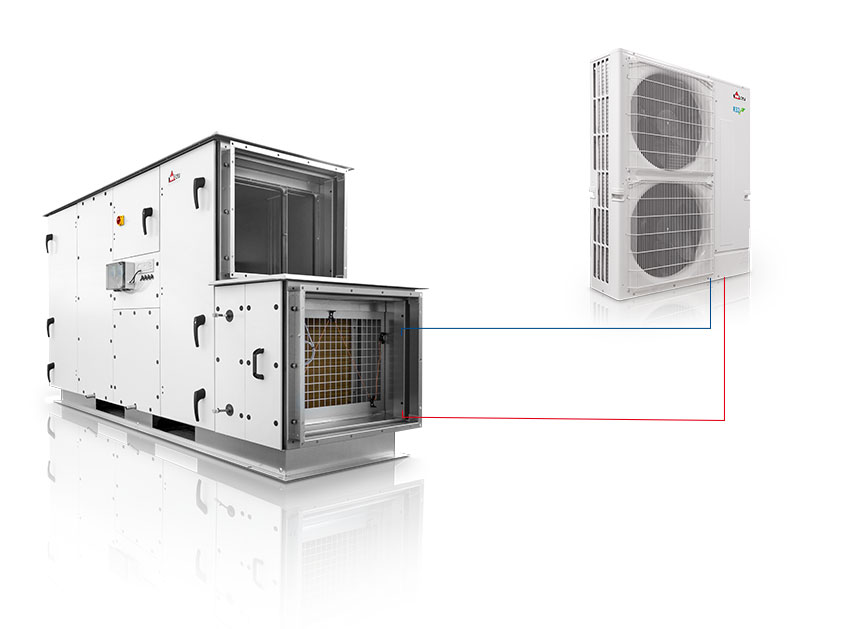

      PKW-Kühlermodul / Direktverdampfer / Change-Over Register

      Hochwertiges Gehäusemodul mit integrierter Kondensatwanne aus Aluminium (AlMg3) (auf Wunsch auch Edelstahl) mit dreiseitigem Gefälle nach VDI 6022 zum seitlichen Kondensatablauf. Zur komfortablen und gründlichen Wartung ist das Register ausziehbar gestaltet. Der Kaltwasserwärmetauscher, Direktverdampfer oder multifunktionale Register zum Kühlen und Heizen aus Kupferrohren mit aufgepressten Aluminiumlamellen werden entsprechend der erforderlichen Leistung individuell berechnet und dimenisoniert.

      Optional:

      • Registerrahmen aus Edelstahl
      • Lamellen beschichtet
      • Tropfenabscheider ausziehbar
      • Wanne aus Edelstahl

      *Geräteserie der Zukunft - noch nicht lieferbar
