C-MAX COMPACT/FLEX

Die WOLF Mess- und Regelungstechnik

C-MAX compact / flex

Anlagenspezifisch ab Werk

Vom kompakten Deckengerät bis zur Dachzentrale mit Kälte- und Befeuchteransteuerung. Zur kundenfreundlichen Inbetriebnahme wird die WOLF C-MAX anlagenspezifisch ab Werk bereits für jede Kundenanlage konfiguriert.

Zur Inbetriebnahme der Einheit müssen vom Kunden nur noch die Sollwerte, feste Drehzahlen, Volumenstrom, Druck und Schaltzeiten individuell eingestellt werden.

Einfache und bequeme Bedienung

Auf dem gut lesbaren Bediengerät lassen sich bequem alle wichtigen Einstellungen vornehmen. Wählen Sie die Betriebsart, die Temperatur oder die gewünschte Betriebszeit. Auf dem optionalen Touch-Bediengerät lassen sich die Anlagenfunktionen auch als grafisches Schema überwachen.

Energieeffizient abgestimmt

Die WOLF Mess- und Regelungstechnik ist die ideal abgestimmte Lösung zur Sicherstellung einer bedarfsoptimierten und kundenspezifischen Anlagenfunktion. Dabei wird stets auf eine optimale
Symbiose zwischen Energieeffizienz und Leistung geachtet.

Umfangreiche Spracheinstellung

Mit ingesamt 13 Sprachen kann die WOLF Regelung nahezu überall eingesetzt werden: Deutsch, Englisch, Dänisch, Finnisch, Französisch, Holländisch, Italienisch, Litauisch, Polnisch, Russisch, Schwedisch, Spanisch, Türkisch.

Langjährige Partner

Der Markt bietet zahllose Lösungen, die mehr oder weniger überzeugen. Wir vertrauen bei Hard- und Software auf ausgereifte, regelungstechnische Lösungen aus dem Hause Siemens.

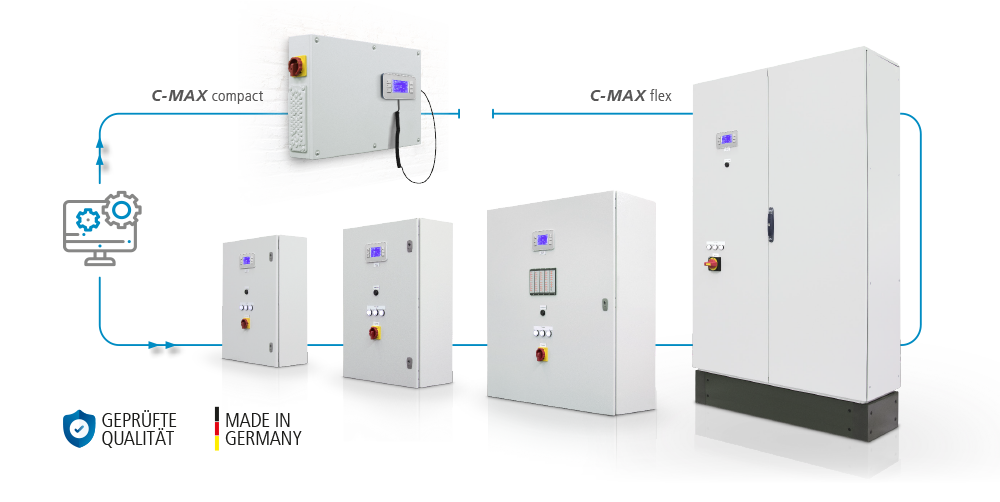

Zwei LÖSUNGEN – Ein System

Die umfassenden Möglichkeiten unserer Mess- und Regelungstechnik bieten für jede Anlage die richtige Lösung. Das vorkonfigurierte WOLF C-MAX compact bietet eine kompakte und kostenoptimierte Einheit. Für individuelle Ansprüche ist das WOLF C-MAX flex Programm vorgesehen. Hier lassen sich alle Wünsche, die an eine Lüftungsregelung bestehen, umsetzen.

Zwei Lösungen ein System

Im direkten Vergleich

Optionen C-MAX compact
C-MAX flex
WRG hacken PWT, Rotor hacken PWT, Rotor, KVS
Heizregister hacken hacken
Kühlregister hacken hacken
Wärmepumpe hacken hacken
Ventilatoren hackenEC (bis 7A) hackenunbegrenzt
Luftqualitätsmessung hacken hacken
Rauchmelder hacken hacken (optional DIBt, Wärmemelder)
Aufschaltung Brandschutzklappen hacken (nur Endlagenschalter) hacken(optional Einzelanzeige, Ansteuerung)
Fernbedienung hacken hacken(optional Hardware-Bedienteil)
Cloud-Aufschaltung hacken hacken
Raumhygrostat hacken hacken
WEB-Server hacken hacken
Freie Nachtkühlung hacken hacken
Vorverkabelung hacken hacken
WOLF Inbetriebnahme hacken hacken
BACnet IP hacken hacken
Modbus RTU hacken hacken
KNX kreuz hacken
Touch-Bedienpanel kreuz hacken
Phasen-Anzeige kreuz hacken
Leistungsabgänge kreuz hacken
Wählbares Schaltschranklayout kreuz hacken
Feuchteregelung kreuz hacken
Befeuchter kreuz hacken





Das Zusammenspiel aller Komponenten

Präzise Mess- und Regelungstechnik

Für die WOLF C-MAX Schaltschränke werden ausschließlich hochwertige Komponenten für einen störungsfreien Betrieb verwendet. So arbeiten wir seit vielen Jahren mit namhaften Komponentenherstellern zusammen und das immer auf dem aktuellen Stand der Technik. Diese Kombination ergibt ein Regelungssystem auf dem höchsten Niveau, das sämtlichen Anforderungen gerecht wird.

Fach- und normgerechte Verdrahtung

Übersichtliche Klemmleiste

Modernste Reglertechnologie

C-MAX flex

Nachvollziehbar und verständlich

Mit der WOLF C-MAX Regelung lassen sich alle Anforderungen, die eine moderne Regelung von RLT-Anlagen können muss, einfach und schnell umsetzen. Durch das automatisierte Anlagenschema können diese Funktionen im Betrieb einfach nachverfolgt werden.

C-MAX flex Regelschema

WOLF C-MAX

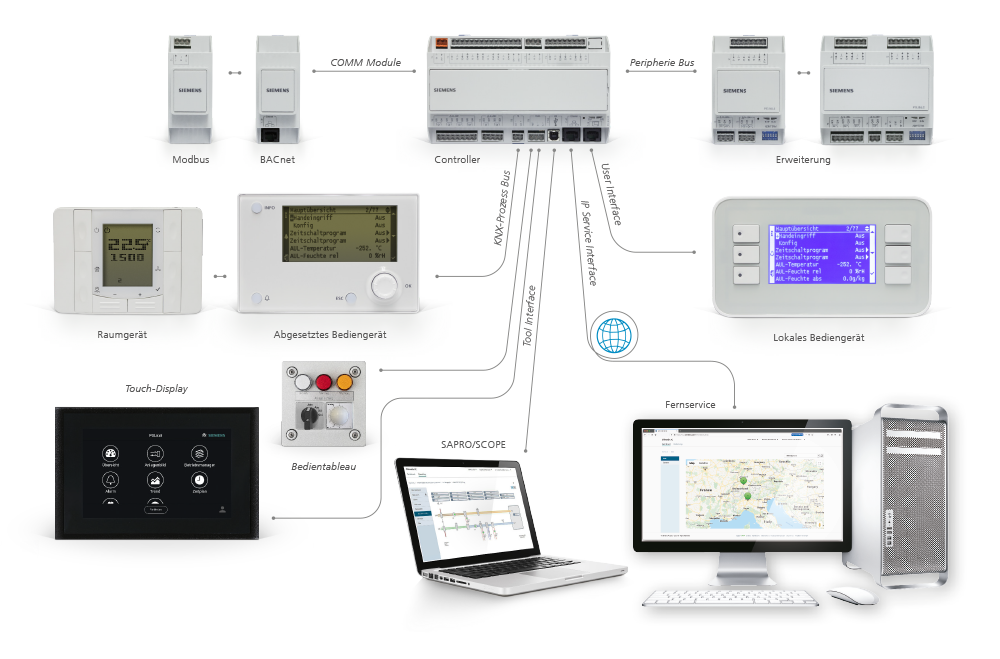

WOLF C-MAX Übersicht

Anlagenspezifisch ab Werk

Zur kundenfreundlichen Inbetriebnahme wird die WOLF C-MAX anlagenspezifisch ab Werk bereits für jede Kundenanlage konfiguriert. Zur Inbetriebnahme der WRG-Einheit müssen vom Kunden nur noch die spezifischen Daten eingestellt werden.

Auf einen Blick

  • Raumgerät Vor-Ort-Bedienung (opional)
  • Bedieneinheit (HMI) zur Inbetriebnahme und Funktionserweiterung
  • Ab Werk vorprogrammierte und konfigurierte Regelung
  • Benutzerfreundliche Menüführung
  • Erweiterungsmodule BACnet-, Modbus-, LON-Schnittstelle (bereits vorprogrammiert; Einbindung des Moduls in die bestehende GLT bauseits)
  • Fernservice über TCP/IP
  • CO2-, Druck-, Volumenstromregelung oder Feuchteregelung möglich
  • Softwareupdates über SD-Card
Betriebsart
  • Stufenlos 0-100 % über 3-Stufenautomatik
  • Volumenstromkonstant
  • Druckkonstant
  • CO2-Regelung
  • Feuchteregelung
Regelungsart
  • Konstante Zuluft
  • Abluft-, Zuluft-Kaskade
  • Raum-, Zuluft-Kaskade

Regelung – Alles aus einer Hand

Die gesamte Produktpalette der WOLF Anlagen-Technik wird mit einer gemeinsamen Reglerfamilie abgedeckt. Dies sorgt für eine ideale Kommunikation zwischen den einzelnen Modulen. Zudem wird eine einfache, gleichbleibende Bedienung der verschiedenen Einheiten gewährleistet.

C-MAX Regelung

C-MAX compact

C-MAX flex

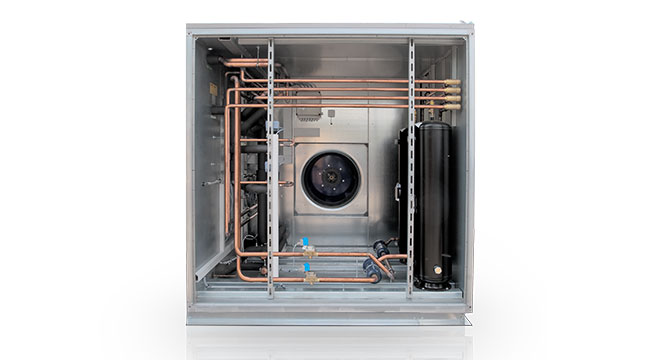

Integrierte Kälte

THERM CONNECT

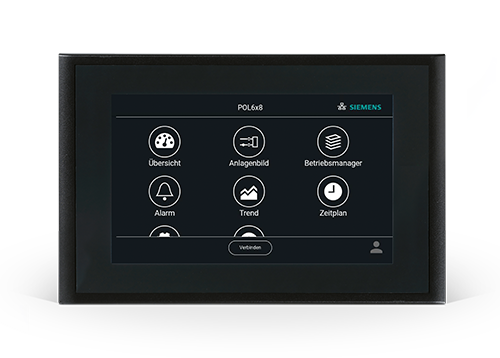

C-MAX Touch

C-MAX Touch
  • Fertig vorkonfigurierte Visualisierung
  • Automatisches Starten der SMART HMI App
  • Benutzerfreundliches und einheitliches Layout
  • Komfortable Zeitplananpassung
  • Einfache Menüführung
  • Alle wichtigen Datenpunkte auf einen Blick
  • Live Trend-Aufzeichnung von bis zu 5 Werten und simultane grafische Visualisierung

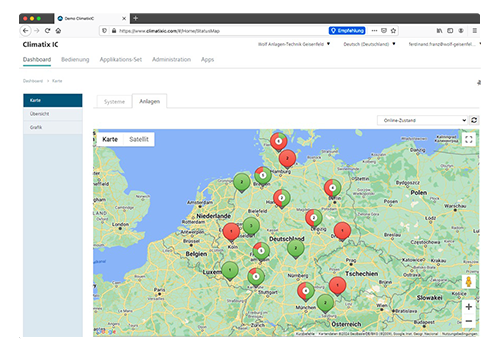

C-MAX Cloud

Stand-Alone Cloud zur einfachen Überwachung der installierten Anlagen über einen normalen Webbrowser.

ODER

Einbindung in externe Cloudsysteme durch OAuth2 Standard-Protokoll für gesicherten Zugriff auf WOLF C-MAX Daten.

ODER

C-MAX Cloud
  • Fernwartung zu jeder Zeit
  • Einfache Installation über IP-Schnittstelle
  • Optimierung der Serviceeinsätze durch Predictive Maintenance
  • Sichere HTTPS Datenübertragung
  • Georedundante Server innerhalb Europas
  • Support durch die WOLF MSR-Experten aus der Ferne
C-MAX Cloud

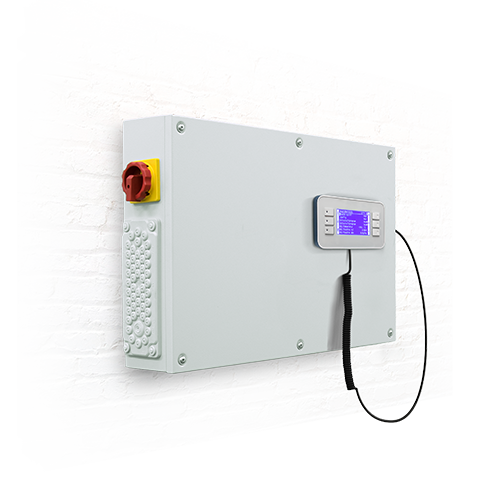

WOLF C-MAX compact auf einen Blick

Ihre Vorteile

  • Kostenoptimierter Standardschaltschrank
  • Kompakte Abmessungen
  • Einfache Installation
  • Integrierter Hauptschalter
  • Zweiseitige Kabeleinführungsplatten für schnelle und effektive Verkabelung
  • Umfangreiches Sprachpaket (13 Sprachen)

Weitere Optionen

  • Web-Server
  • Raumhygrostat
  • Freie Nachkühlung
  • Brand-Aufschaltung von GLT
  • BSK-Einzelanzeige im separaten Gehäuse
C-MAX flex

Magnetisches Bedienteil zur freien Platzierung

Raumgerät

C-MAX compact Gerät offen

Schaltschrank

Der kompakte Standardschrank mit 600 mm x 400 mm x 120 mm, seitlichen Kabeleinführungen und integriertem Hauptschalter findet nahezu überall einen Montageplatz. Die Bedienung erfolgt über
ein Bedienteil mit 8-zeiligem LCD-Display, das sich überall am Schaltschrank oder am Gerät magnetisch befestigen lässt.

Der Schaltschrank lässt sich in senkrechter oder waagerechter Position, aber auch flach auf das Gerät gelegt, montieren.

Ventilatoren

Es können je ein Zuluft- und ein Abluftventilator angesteuert werden. Dabei stehen mit Drehzahlsteuerung, Druckregelung und Volumenregelung alle Möglichkeiten bei der Regelgröße bereit.

WOLF C-MAX flex auf einen Blick

Ihre Vorteile

  • Unendliche Möglichkeiten
  • Frei konfigurierbar
  • Individuelle Planerstellung
  • Zonenregelung
  • Programmierbare kundenspezifische Erweiterung
  • Umfangreiches Sprachpaket (13 Sprachen)

Weitere Optionen

  • Web-Server
  • Raumhygrostat
  • Freie Nachkühlung
  • Brand-Aufschaltung von GLT
  • Schaltschrank-Steckdose, -Beleuchtung, -Heizung, -Lüfter
  • Leistungsabgänge für Gerätebeleuchtung, Frostschutzheizung, Siphonheizung
C-MAX flex

Fachgerechte Verkabelung

Brandschutzklappen auf einem Blick

Zusatztableau für robuste Anforderungen

Schaltschrank

Individuell angepasster Schaltschrank mit wählbarem Türanschlag und Kabeleinführung oben oder unten. Phasenleuchten, Zentral-entriegelung und Hauptschalter sind gut bedienbar in die Schaltschranktüre integriert. Die Bedienung erfolgt über ein fest inte-griertes Bedienteil, das sich über sechs Tasten einfach und schnell bedienen lässt.

Ventilatoren

Hier stehen alle Möglichkeiten offen: Zuluftventilator, Abluftventilator WOLF-Fan-Wall oder separate Dachlüfter.
Die WOLF C-MAX flex bietet alle Möglichkeiten.
Dabei stehen mit Drehzahlsteuerung, Druckregelung und Volumenregelung alle Möglichkeiten bei der Regelgröße bereit.
