Die RLT-Geräteserien WK-com

Lüftungstechnik der Extraklasse

WK-com Klimageräte

Individuell, effizient, zertifiziert, leistungsstark und nachhaltig



WOLF Anlagen-Technik realisiert maß­ge­schnei­derte Lösungen für jede Anwendung und Einsatzbereiche und sorgt für perfektes Raumklima. Von keimfreier Lüftung im Operations­saal, Wohlfühl­atmosphäre im Einkaufs­zentrum bis hin zur Raum­klimatisierung bei extremer Hitze oder Kälte bieten wir die Kompetenz für jede Heraus­forderung. Getreu dem Motto „unendlich universell“ bedienen wir mit unserer breiten und höchst flexiblen Produkt­palette weltweit Kunden­wünsche zu 100% passgenau.

Vorteile

  • Gehäuseausführung individuell nach Kundenwunsch
  • Frei konfigurierbare Gehäuseabmessungen in Höhe und Tiefe im mm-Raster
  • Innovative Ausführungen, Varianten und Technologien
  • Optimale Kundenorientierung
  • Höchste Ausführungsqualität
  • Komplette und abgestimmte Systemtechnik
  • Qualifizierte Beratung und Planungsunterstützung
  • Professioneller Service und Unterstützung während der Realisierung
  • Flächendeckender Kundenservice
  • Kompetenter After-Sales-Service

Garantie für Qualität

Garantie für Qualität Logo A plus
Garantie für Qualität Logo Ex
Garantie für Qualität Logo Ex
Garantie für Qualität Logo RLT
Garantie für Qualität Logo DVGW
Garantie für Qualität Logo DVGW
Garantie für Qualität Logo TÜV
Garantie für Qualität Logo DVGW
Garantie für Qualität Logo DVGW
Garantie für Qualität Logo ErP
Garantie für Qualität Logo CE
Garantie für Qualität Logo DVGW

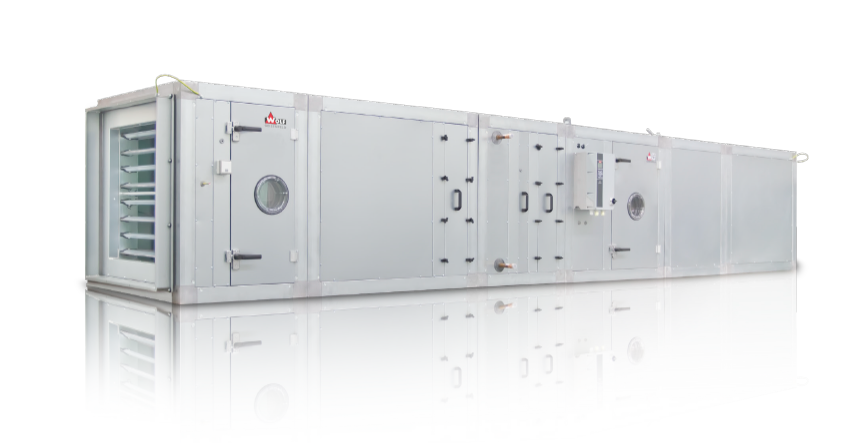

WK-com

Das Wirtschaftliche

WK-com N Klimagerät
Beschreibung

Die WK-com Geräteserie ist das bewährte Standard- RLT-Gerät für verschiedenste Einsatzbereiche und Einsatzmöglichkeiten. Es ist besonders wirtschaftlich in der Anschaffung und effizient im Betrieb und zudem höchst flexibel in der Wahl des Gerätequerschnitts.

Die Größen können an jeden Kundenwunsch und alle baulichen Gegebenheiten angepasst werden. Durch die geschraubte und gesteckte Gerätegrundkonstruktion ist vollständige Zerlegbarkeit und Einbringung – auch bei engsten Situationen – problemlos möglich. Mit Zusatzmaßnahmen ist das WK-com auch für Außenaufstellung einsetzbar.

WK-com H

Der Hygiene-Profi

WK-com H Klimagerät
Beschreibung

Das WK-com H entspricht in der Standardversion den höchsten Hygiene- und Reinraumanforderungen und erfüllt durch Änderung der Oberflächen im Luftstrom (Edelstahl 1.4301/1.4401, Aluminium AlMg3 oder zusätzlicher Beschichtung) die Anforderungen der DIN 1946-Teil 4 für Krankenhaus-Raumklasse 1a und 1b. Zugleich ist diese Geräteserie die optimale Ausführung für den Einsatz in den Bereichen Pharma, Lebensmittelproduktion, Labore, Reinräume und Schwimmbäder.

Mit Zusatzmaßnahmen ist das WK-com H auch für Außenaufstellung einsetzbar. Die Geräteabmessungen sind in Breite und Höhe im mm-Raster frei wählbar und die zertifizierte Auslegungssoftware konfigurierbar. Die Größen können an jeden Kundenwunsch und alle baulichen Gegebenheiten angepasst werden. Durch die geschraubte und gesteckte Gerätegrundkonstruktion ist vollständige Zerlegbarkeit und Einbringung - auch bei engsten Situationen - problemlos möglich.

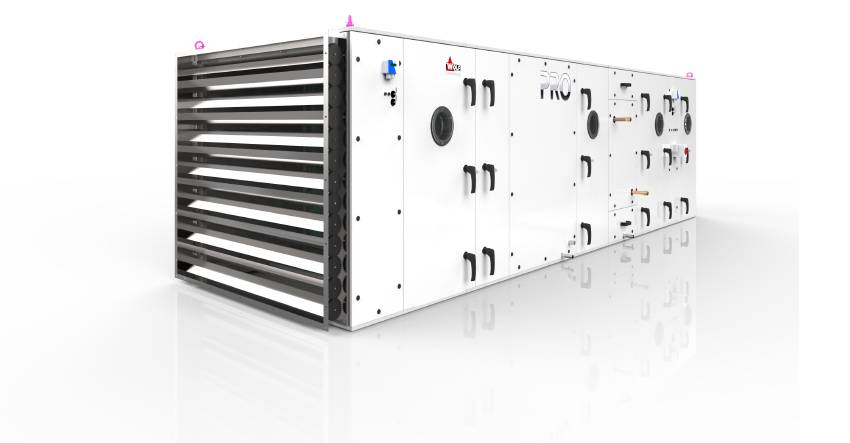

WK-com PRO*

Professionell wie Sie!

WK-com H Klimagerät
Beschreibung

WK-com PRO* – Das innovative und leistungsstarke RLT-Konzept verinnerlicht alle Erfahrungen aus den Gerätebaureihen WK-com mit einer Symbiose der besten statischen, hygienischen, thermischen und energetischen Eigenschaften. Das WK-com PRO* erfüllt in der Standardausführung alle Hygieneanforderungen der VDI 6022 und DIN EN 1946-T4.

Die Gehäuseausführung kann in Stahlblech verzinkt, Aluminium AlMg3, oder Edelstahl 1.4301/1.4401 ausgeführt werden. Eine Lackierung oder Pulverbeschichtung nach Kundenwusch ist problemlos umsetzbar.

Die Gerätekonfiguration erfolgt individuell über eine zertifizierte Auslegungssoftware nach Kundenvorgabe. Alle Komponenten zur Konditionierung und Luftbehandlung sind kombinier- und einsetzbar.

Alle Geräteausführungen sind mit individueller, effizienter und projektspezifischer Ausstattung frei konfigurierbar.

Das RLT-Gerätekonzept steht für unbegrenzte Anwendungs- und Einsatzmöglichkeiten für Innen- und Außenaufstellung ohne Limit.

WK-com - im Detail

Ventilatormodul Riemenantrieb eines WK-com RLT Gerätes
Universell einsetzbar

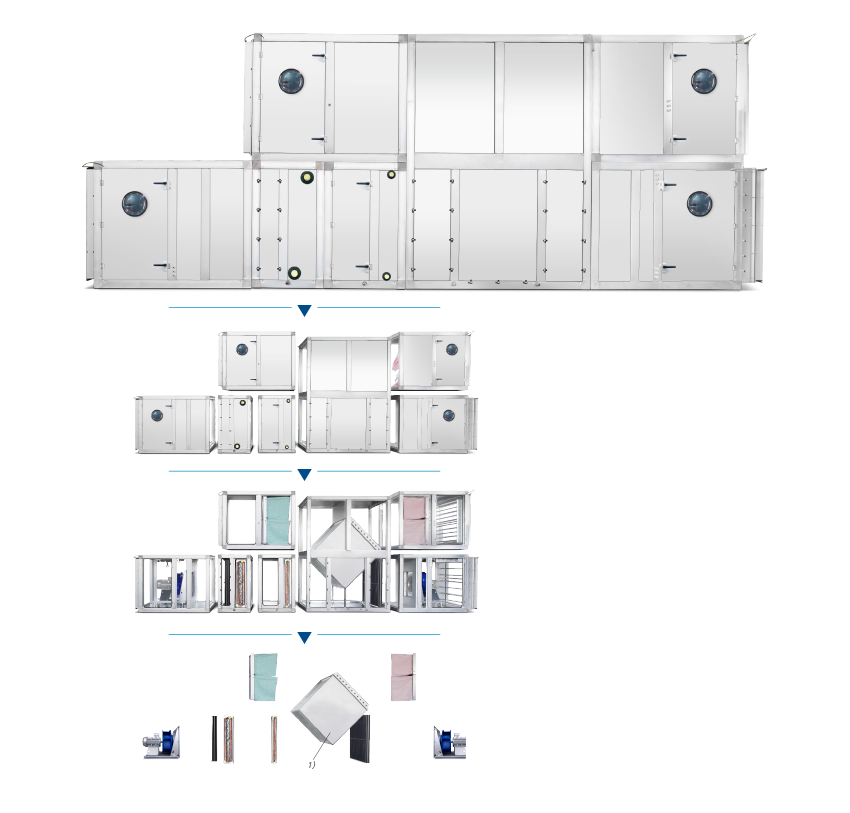

Die Gehäuse der Klimageräteserie WK-com zeichnen sich durch modulare Rahmenkonstruktion aus feuerverzinktem, geschlossenem Sonderrohrprofil aus. Die Gehäusemodule sind im Baukasten-system in Reihe, neben- und übereinander anzuordnen.

Die Profile sind mit Eckverbindern aus Aluminium-Druckguss zu einer Rahmeneinheit verschraubt. Der Rahmen ist komplett zerlegbar und äußerst stabil. Sondermaße sind einfach realisierbar.
Diese konstruktiven Eigenschaften ermöglichen eine 100 %ig kundenspezifische Auslegung unserer Geräte.

Ventilator­modul

Optimierte Ventilatorleistung

WOLF bietet eine Auswahl verschiedener Ventilatoren an.

Für jeden Anwendungsfall gilt es den optimalen Ventilator auszuwählen.

Die Wahl des optimalen Ventilators stellt sicher, dass die eingesetzte Energie optimal genutzt und die zulässige Geräuschemission nicht überschritten wird.

Volumenstromregelung

Die integrierte Volumenstrom-Messvorrichtung ermöglicht eine einfache und zuverlässige Bestimmung der Luftmenge und/oder die Überwachung dieser im Einbauzustand.

  • einfach
  • kostengünstig
  • effektiv
Ventilatormodul Freilaufendes Lüfterrad eines WK-com RLT Gerätes

Freilaufendes Lüfterrad mit Normmotor

  • einflutiger Einbauventilator für Drücke bis ca. 2.000 Pa
  • stufenlose Leistungsregelung über Frequenzumrichter
  • hoher Wirkungsgrad
  • geringe Bautiefe
  • mit PM / AC-Motor IE4
Ventilatormodul Direktantrieb mit Reifenkupplung eines WK-com RLT Gerätes

mit EC-Motor

  • auch bei hohen Drücken
  • geringe Geräuschentwicklung durch das Schaufelprofil und die schräggestellte Zunge am Ventilatoraustritt
  • Stufenlose Leistungsregelung durch integrierte Elektronik über 0-10 V Ansteuerung
  • Energieeffizienzklasse IE5
  • hoher Wirkungsgrad
Ventilatormodul Riemenantrieb eines WK-com RLT Gerätes

Direktantrieb mit Reifenkupplung

  • Direktantrieb für den oberen Leistungsbereich
  • Ventilator mit seitlich angebautem Norm-Motor
  • Stufenlose Leistungsregelung über Frequenzumformer
  • hoher Wirkungsgrad
Ventilatormodul mit EC-Motor eines WK-com RLT Gerätes

Riemenantrieb

  • auch bei hohen Drücken
  • geringe Geräuschentwicklung durch das Schaufelprofil und die schräggestellte Zunge am Ventilatoraustritt
  • Stufenlose Leistungsregelung über Frequenzumformer
  • optional mit Flachriemen
  • hoher Wirkungsgrad
Ventilatormodul Direktantrieb durch eingebauten Außenläufermotor eines WK-com RLT Gerätes

in ATEX

  • druckfest gekapselter Motor
  • Einlaufdüse aus Messing
  • Ausführung als freilaufendes Rad, drehzahlregelbar
  • Stufenlose Leistungsregelung über Frequenzumformer
  • Optional: EC-Ausführung mit integrierte Elektronik über 0-10 V stufenlos regelbar

Filter

Alle WK-com Geräte sind standardmäßig mit Filterklassen ISO ePM10 > 50 % bis ISO ePM1 > 80 % nach ISO 16890 ausgerüstet. Auf Wunsch sind auch individuelle Filter lieferbar (Ölfilter, Fettfangfilter, UV-C/Ozon- bzw. Aktivkohlefilter). Die mit optional biostatischem Schutzmittel behandelten Filter hemmen das Wachstum von Pilzen und Bakterien. Biostatische Filter zeichnen sich durch hervorragendes Staubspeicher­vermögen und erhöhter Standzeit bei Feuchtigkeit aus.

Filterklassen

Die Klassifizierung wird in Gruppen nach ISO 16890 vorgenommen. Die Eingruppierung erfolgt unter Berücksichtigung der Abscheidegrade bezogen auf PM1, PM2,5 und PM10 (Partikelgröße 0,3-10 µm), der Staubspeicherfähigkeit, dem gravimetrischen Abscheidegrad und dem Differenzdruck.

WK-com Klimagerät Filter

1. Paneelfilter   2. Kompaktfilter   3. Taschenfilter kurz  4. Taschenfilter lang   5. Fettfangfilter   6. Schwebstofffilter   7. Aktivkohlefilter   8. UV-C

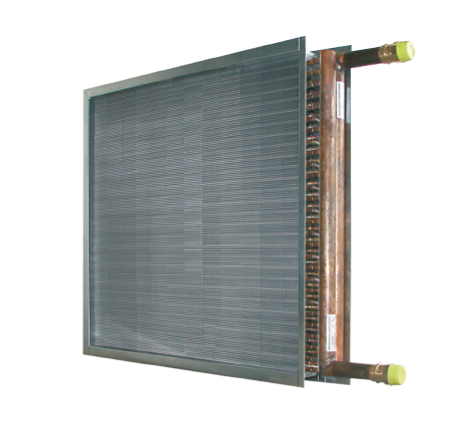

Wärme­aus­tausch­er

Erhitzer / Kühler / Direktverdampfer / Kondensator

Alle Wärmeaustauscher erfüllen die Vorgaben der VDI 6022 und sind bis in den Kern zu reinigen. Dazu sind sie beidseitig zugänglich oder herausziehbar eingebaut.

Optionen

  • im Vollbad feuerverzinkt
  • epoxidharzbeschichtet
  • abgewinkelte Anschlüsse
  • Rahmen V2A, V4A, AlMg3
  • geteilte Ausführung (horizontal / vertikal)
  • Change Over
Ventilatormodul Riemenantrieb eines WK-com RLT Gerätes
Ventilatormodul Freilaufendes Lüfterrad eines WK-com RLT Gerätes

Erhitzermodul

Wärmeaustauscher und Frostschutzrahmen ausziehbar

Ventilatormodul Direktantrieb mit Reifenkupplung eines WK-com RLT Gerätes

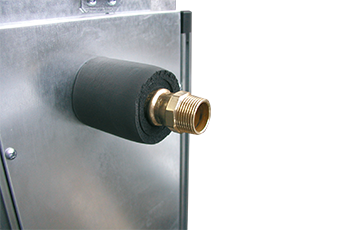

Wanddurchführung mit Armaflex-Isolierung

Ventilatormodul mit EC-Motor eines WK-com RLT Gerätes

Kühlermodul mit 3D-Kondensatwanne

Wärmeaustauscher und Tropfenabscheider ausziehbar. Die Anordnung der Tropfenabscheider hinter dem Luftkühler schützt die Anlagenteile erfolgreich vor Schäden durch Feuchtigkeit. Die Tropfenabscheider sind zur Reinigung leicht ausziehbar eingebaut und vollkommen zerlegbar und somit auch für den Hygiene-bereich geeignet.

Ventilatormodul Direktantrieb durch eingebauten Außenläufermotor eines WK-com RLT Gerätes

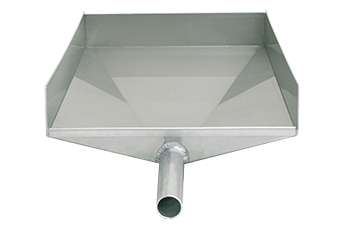

Schnell entleerende 3D-Kondensatwanne

Wo Luft gekühlt oder befeuchtet wird entsteht Kondenswasser. Dieses muss schnell und zuverlässig abgeführt werden. Die WOLF 3D-Wanne aus Aluminium oder Edelstahl hat ein dreidimensionales Gefälle, wodurch Wasserrückstände und die damit verbundenen Hygienegefahren durch
Keimwachstum sicher vermieden werden.

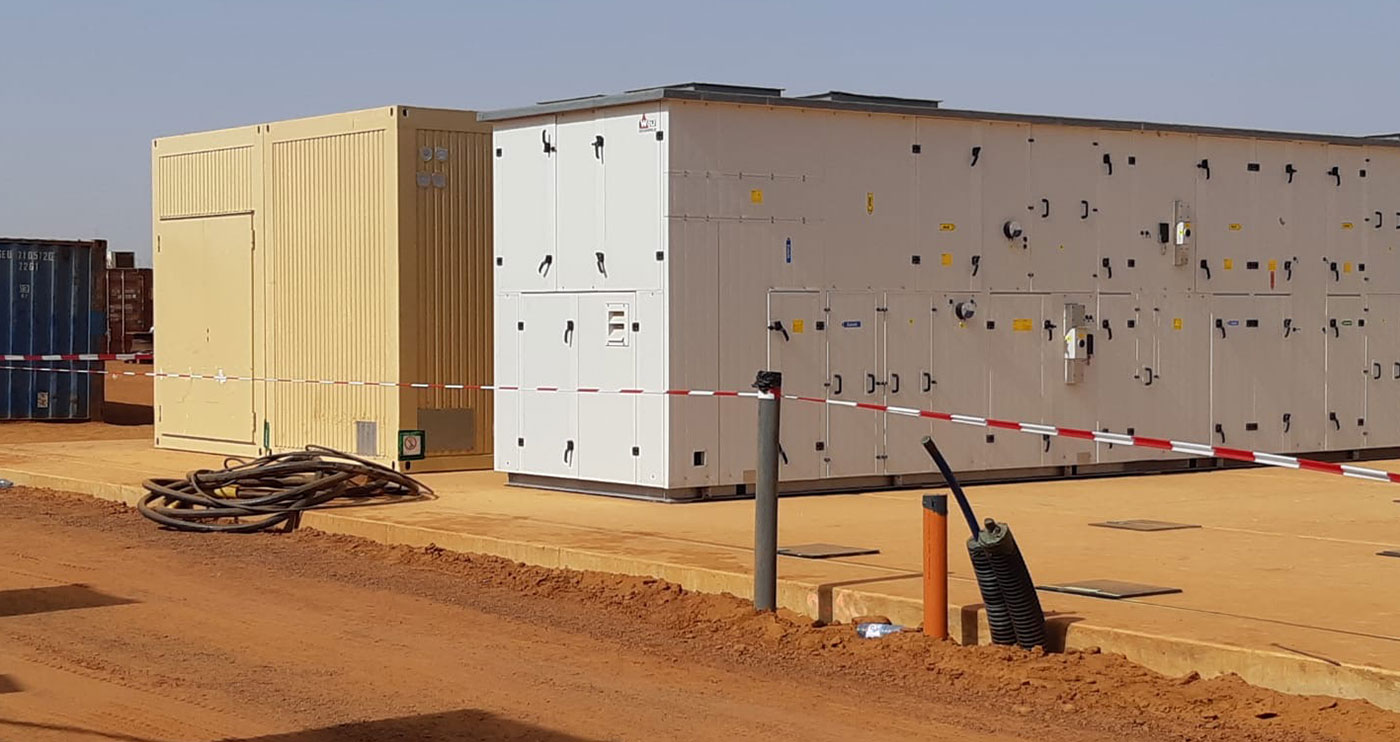

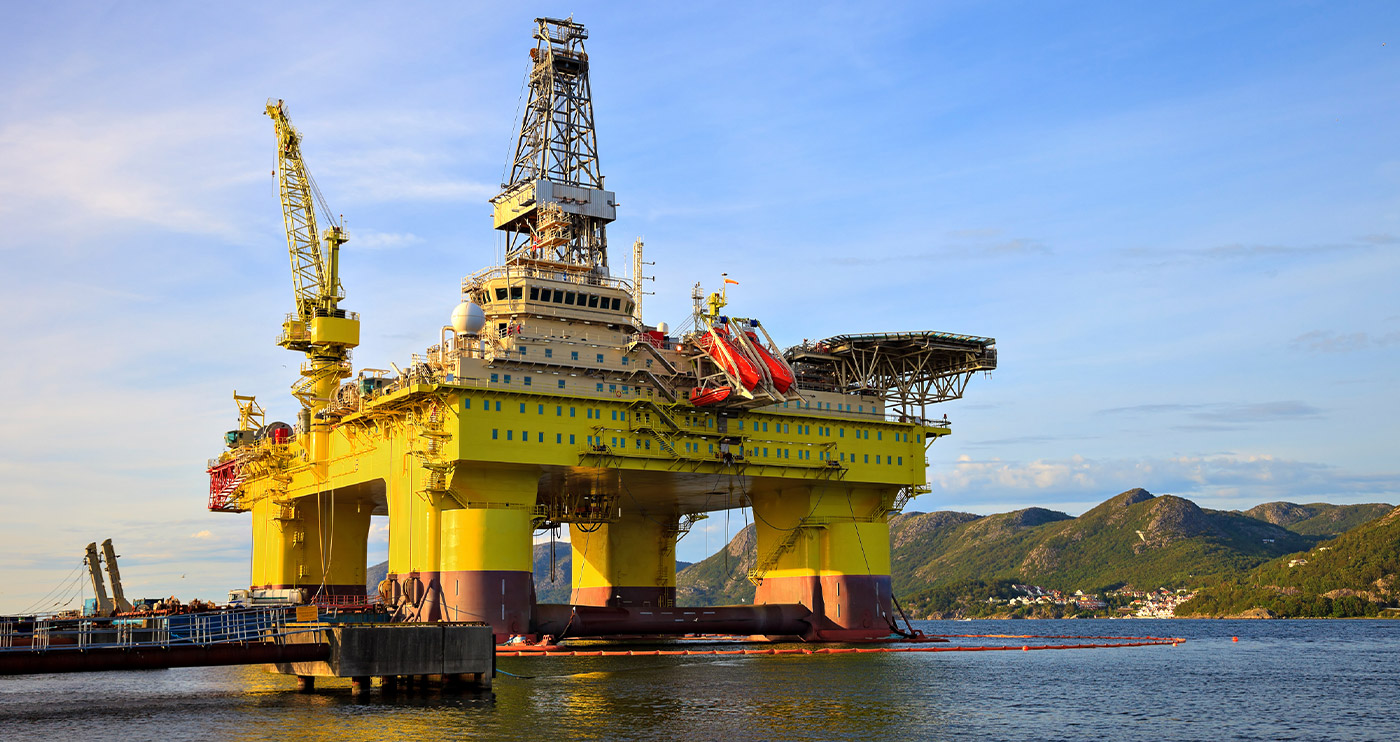

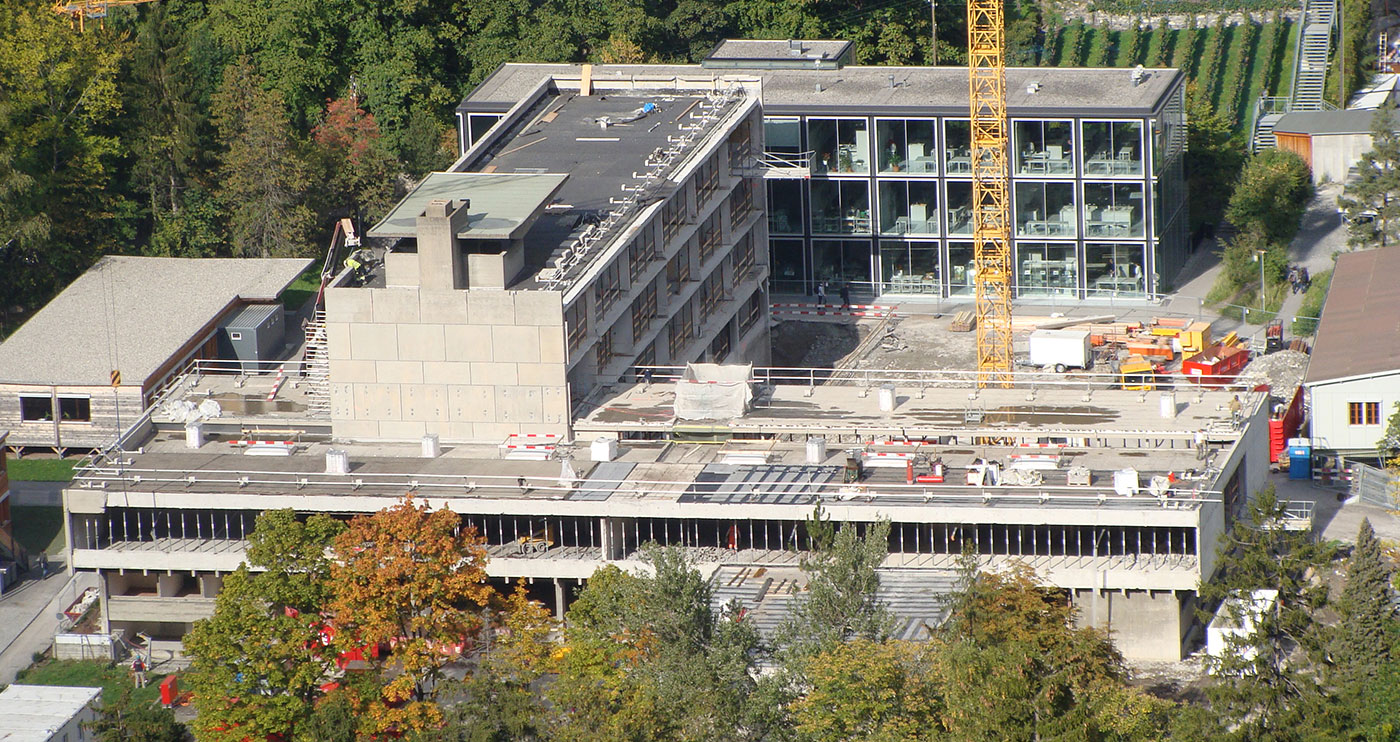

Einsatzbereiche

*Geräteserie der Zukunft - noch nicht lieferbar
